Installazioni e ancoraggi

Ancoraggio a terra

Plinto tirafondi e cerniera

Nella sua tipica applicazione, il pennone General Staff® si installa collegando a cerniera la sua base con un elemento di ancoraggio precedentemente cementato nel terreno. Il kit di montaggio, completo di dettagliate istruzioni per l’assemblaggio dei diversi componenti dell’ancoraggio, include le barre filettate da annegare nel getto e la piastra da collegare alle stesse tramite dadi. Ogni elemento è costruito in acciaio zincato a caldo per prevenire ogni rischio di ossidazione e corrosione. Sono sufficienti due persone, senza l’ausilio di mezzi meccanici, per innalzare e fissare il pennone manualmente fino a un’altezza di 12 m. Unica attrezzatura: due chiavi inglesi per serrare in opera i bulloni e registrare la verticalità.

ancoraggio 6-12 m

ancoraggio 6-12 m

ancoraggio 20-22 m

ancoraggio 14-18 m

ancoraggio 20-22 m

ancoraggio 20-22 m

Plinto guaina tubolare

Sistema ad interramento diretto usato come soluzione economica in alternativa al sistema con cerniera di cui prima, ma unicamente nell’applicazione fune esterna. La dotazione standard comprende già la guaina a tubo in PVC di idoneo diametro e lunghezza (10% dell’altezza del fusto), da cementare nel terreno, con classico plinto, ad accogliere il fusto stesso. Data la leggerezza di questo, il suo innalzamento avviene di norma pure manualmente, almeno per le misure più basse, ma con maggiori precauzioni e disponibilità di manodopera, data l’assenza della sicurezza garantita dalla cerniera. La dotazione standard comprende, ovviamente, anche puntale prescelto, fune di lunghezza adeguata e galloccia per il fissaggio della stessa. Caratteristiche guaina PVC per le diverse altezze del fusto:

  • Fusto 6-7 m: guaina Ø 160/138 mm lunghezza 610 mm
  • Fusto 8-9 m: guaina Ø 160/138 mm lunghezza 760 mm
  • Fusto 10-11 m: guaina Ø 200/180 mm lunghezza 910 mm
  • Fusto 12 m: guaina Ø 200/180 mm lunghezza 1220 mm
plinto guaina tubolare

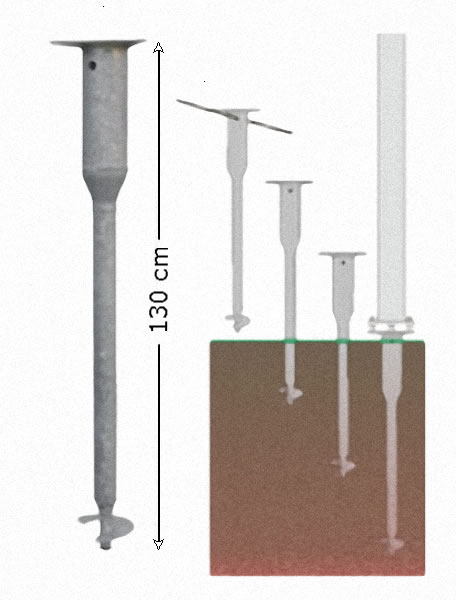

Anchorotor

AnchoRotor è un rivoluzionario sistema di ancoraggio semi-permanente ad elica mordente su suolo filtrante, specificamente studiato e brevettato per ogni situazione in cui non si vuole interessare il terreno con plinti cementati. Il suo contesto ideale sono i campi sportivi o i parchi, in occasione di manifestazioni all’aperto dove le bandiere giocano un ruolo importante. Leggero, facile da utilizzare, non lascia traccia. Sorregge perfettamente pennoni fino a 12 m.

Anchorotor

Basamenti fuori terra

Ideali per siti non perforabili e per allestimenti temporanei, ma scelti spesso anche per immediatezza d’installazione o semplicemente per esigenze estetiche, questi supporti in cemento con armatura rappresentano una valida alternativa all’impianto classico, cioè con ancoraggio cementato stabilmente a terra. Sono già provvisti di tutti gli elementi di ancoraggio,in essi cementati, pertanto immediatamente utilizzabili e, una volta posati al suolo, offrono un supporto stabile e sicuro essendo stati adeguatamente calcolati e verificati da una lunga esperienza sul campo. Diversi modelli disponibili a coprire diverse esigenze di tipo estetico e tecnico-funzionale (altezza pennoni, dimensione bandiera, tipo di suolo, ventosità):

Tronco Piramide base Quadrata (TPQ)

Finitura superficiale: liscio rifinito Colore standard: cemento naturale

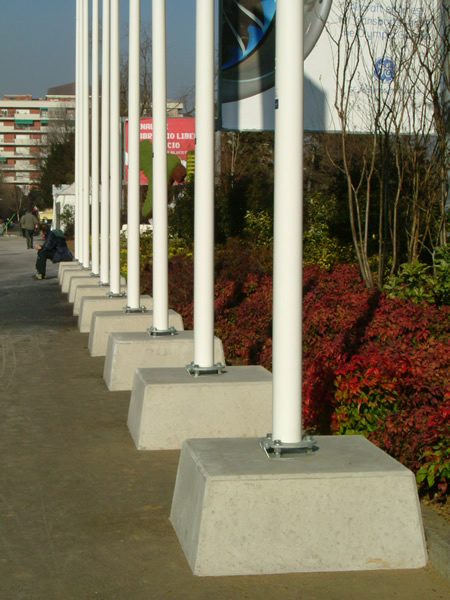

TPQ 6.2

Mod. TPQ 6.2



  • Pennoni: 6-9 m
  • Peso: 620 Kg
  • Base: 90 x 90 cm
  • H: 36 cm

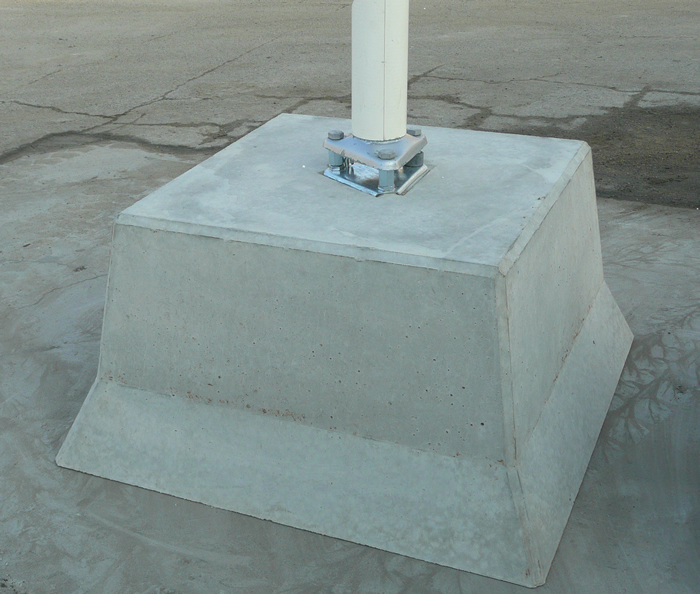

TPQ 11.5

Mod. TPQ 11.5

  • Pennoni: 10-12 m
  • Peso: 1150 Kg
  • Base: 106 x 106 cm
  • H: 56 cm

Installazioni aeree

Forcing ha una vastissima esperienza nel campo delle installazioni aeree che, per loro natura, comportano sempre particolare attenzione soprattutto rivolta al tema della sicurezza. Intanto, i pennoni destinati a questo scopo seguono uno standard specifico che prevede un rinforzo strutturale in termini di incremento dello spessore della parete mediante maggiore apporto di materiale (vetroresina). Inoltre, è sempre previsto l’allestimento di un cavo interno di sicurezza ad alta resistenza, d’acciaio, che, bloccato al capo superiore in corrispondenza della sommità del pennone, lo percorre internamente per l’intera lunghezza. Il capo inferiore uscente viene poi fissato al supporto del pennone, facente parte integrante della struttura portante. In tal modo, qualunque sia l’effetto di un eccezionale evento atmosferico, viene assicurato che il pennone rimanga collegato alla struttura stessa. In funzione delle diverse esigenze, sono disponibili diversi tipi di supporti in acciaio, di seguito riportati, tutti forniti dei necessari accessori per il collegamento alla base del pennone. Non vengono invece forniti quelli di collegamento alla struttura portante in quanto scelta spettante, caso per caso, all’impresa che realizza il montaggio.

Verticali a parete

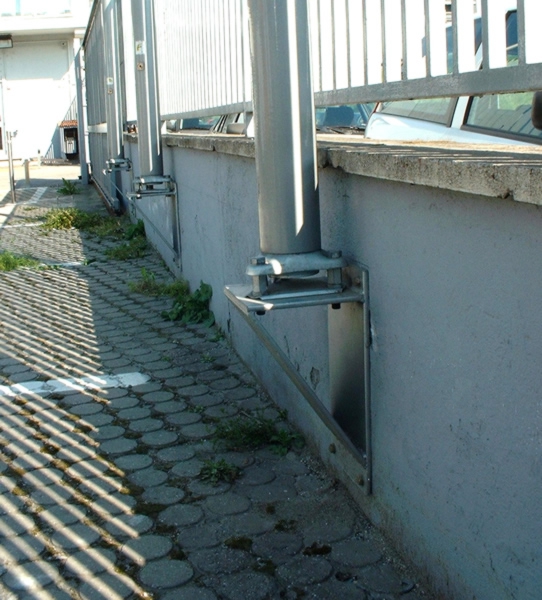

Mensola Mod. 85

Mensola mod. 85
acciao zincato a caldo

  • Pennoni: 6-12 m
    tipo standard
  • Distanza pennoni da parete:
    • 6-9 m = 70 mm
    • 10-12 m = 60 mm

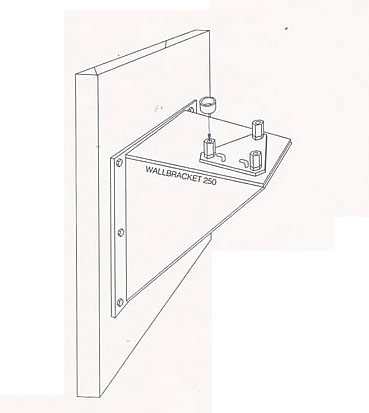

Mensola Mod. 250 e 500

Mensola mod. 250 e mod. 500
acciao zincato a caldo

  • Pennoni: 6-12 m
    tipo standard
  • Distanza pennoni da parete:
    • mod. 250 = 250 mm
    • mod. 500= 500 mm

Inclinate a parete

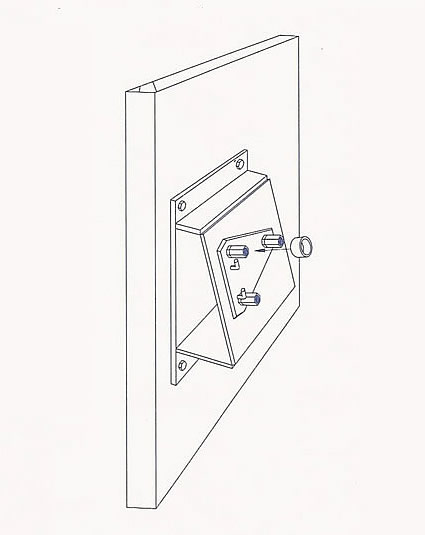

Mensola Mod. 75°

Mensola inclinata mod. 75°
acciao zincato a caldo

  • Pennoni: 6-8 m
    tipo standard
  • Angolazione: 75° rispetto alla parete

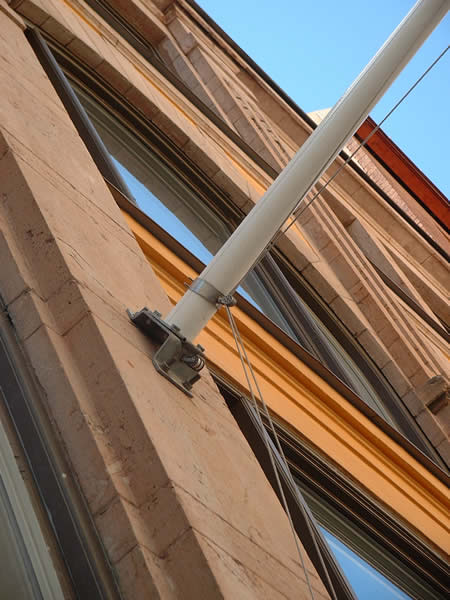

Mensola inclinata mod. 75° e mod. 60°

Mensola inclinata mod. 75° e mod. 60°
acciao zincato a caldo

  • Pennoni: 3 m e 4 m
    tipo standard
  • Angolazione: 75° e 60° rispetto alla parete

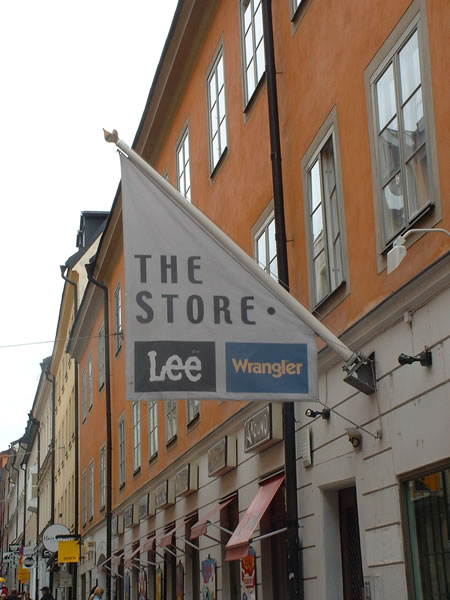

Mensola inclinata mod. 15°/30°/45°

Mensola inclinata mod. 15°/30°/45°
acciao zincato a caldo

  • Pennoni: 6-8 m
    tipo standard
  • Angolazione: unico elemento per le tre inclinazioni, 15°, 30° e 45° rispetto alla parete

In piano

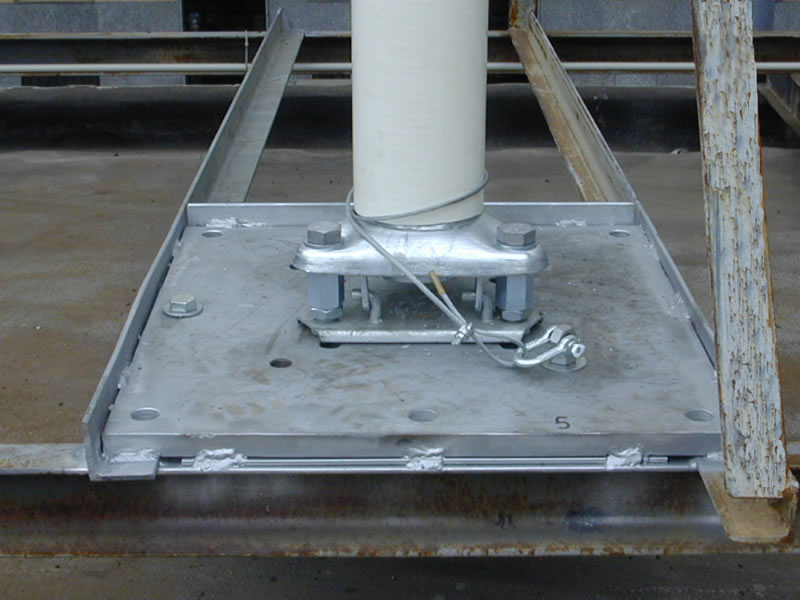

Piastra in piano

Piastra in piano
acciao zincato a caldo

  • 500 x 500 mm
  • spessore 20 mm
  • Pennoni: 6-12 m e 14-18 m
    tipo standard
